CONSIDERAÇÕES FINAIS

Foi apresentado o problema do desperdício de água e como o monitoramento do consumo pode ajudar a combatê-lo. Foram realizados testes para avaliar a precisão e a confiabilidade do medidor de consumo de água. O teste demonstrou alta precisão e confiabilidade ao coletar dados de 20 em 20 litros, podendo monitorar em tempo real o consumo, promovendo a conscientização e incentivando práticas mais sustentáveis. O medidor mostrou-se eficiente e pronto para avanços nas pesquisas. Para que os usuários acompanhem seu consumo de água de forma mais detalhada e tomem medidas proativas para economizar água, será desenvolvido ainda no aplicativo, gráficos interativos, mostrador com estatísticas de valor da conta a partir do consumo até aquele momento, alertas, comparação de gasto atual com meses anteriores e relatórios personalizados. É importante destacar que monitorar o consumo de água não só ajuda a preservar o meio ambiente, mas também pode ser uma forma de economizar dinheiro. Com ele, você pode ter controle total sobre o seu consumo de água em tempo real e tomar medidas para reduzi-lo

TESTES

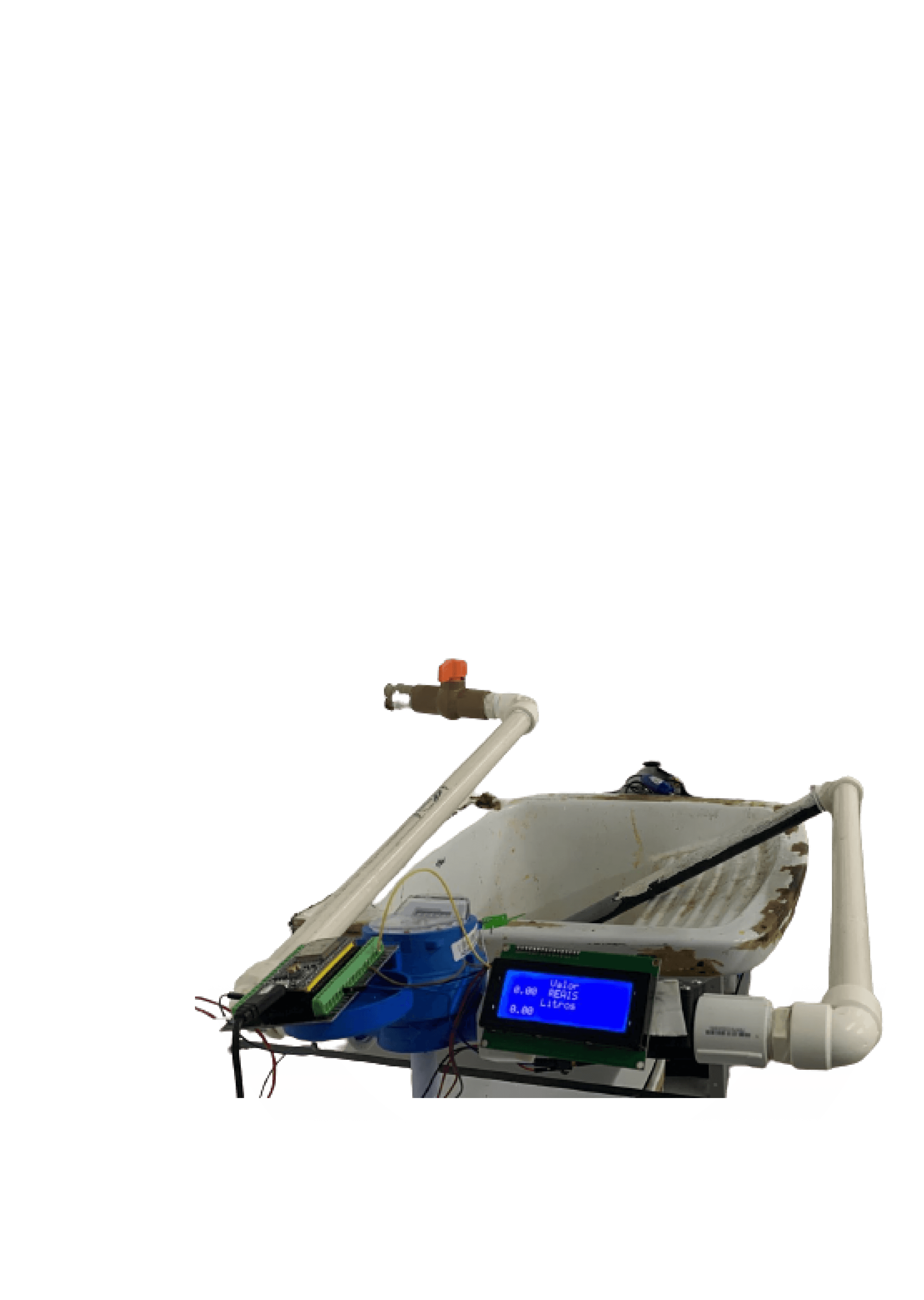

Elaboração do Protótipo

Foi feito um sistema de tubulação com entrada e saída para conectar o hidrômetro e o sensor de forma que a água passe sequencialmente. A informação será recebida pelo sensor que enviará as informações para esp-32 e dele irá para o display e para a nuvem.

Teste com Hidrômetro

Foi feito um sistema de tubulação onde o sensor de fluxo, ligado ao display LCD, foi conectado à saída de um hidrômetro analógico para verificar se a contagem entre os dois era similar. Todos os resultados foram anotados em uma planilha e, após um fluxo contínuo de 1000 litros, comparados os valores.

Teste com Aplicativo

Após o teste anterior, as informações foram enviadas para um broker MQTT, para que o aplicativo, construído na plataforma APP INVENTOR, acessasse e mostrasse o valor e os litros consumidos, para verificar se não havia falhas no acompanhamento a distância da medição de consumo de água.

Foi feito um sistema de tubulação com entrada e saída para conectar o hidrômetro e o sensor de forma que a água passe sequencialmente. A informação será recebida pelo sensor que enviará as informações para esp-32 e dele irá para o display e para a nuvem.

Elaboração do Protótipo

Foi feito um sistema de tubulação onde o sensor de fluxo, ligado ao display LCD, foi conectado à saída de um hidrômetro analógico para verificar se a contagem entre os dois era similar. Todos os resultados foram anotados em uma planilha e, após um fluxo contínuo de 1000 litros, comparados os valores.

Teste com Hidrômetro

Após o teste anterior, as informações foram enviadas para um broker MQTT, para que o aplicativo, construído na plataforma APP INVENTOR, acessasse e mostrasse o valor e os litros consumidos, para verificar se não havia falhas no acompanhamento a distância da medição de consumo de água.

Teste com Aplicativo

Após o teste anterior, as informações foram enviadas para um broker MQTT, para que o aplicativo, construído na plataforma APP INVENTOR, acessasse e mostrasse o valor e os litros consumidos, para verificar se não havia falhas no acompanhamento a distância da medição de consumo de água.

Teste com Aplicativo

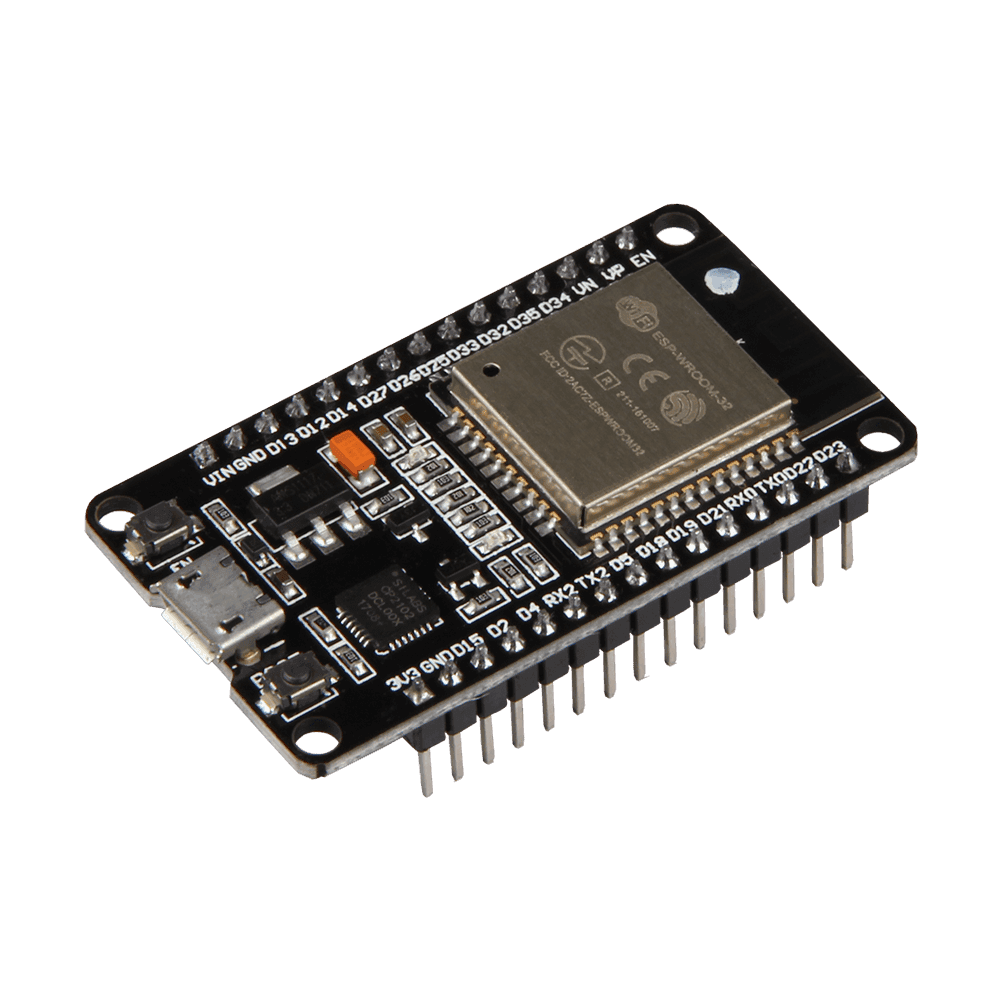

ESP32

Arduino Nano

O Esp32 é um módulo com wifi e bluetooth já incluso e que possui um alto processamento e baixíssimo consumo de energia. No projeto será utilizado para fazer a comunicação wifi e toda a programação para o funcionamento do sistema.

É usado como o dispositivo principal responsável pela leitura do medidor de consumo de água. Ele coleta os dados de consumo de água diretamente do medidor, provavelmente usando sensores de fluxo ou outros métodos de medição. Como o Arduino Nano é uma placa compacta e eficiente em termos de energia, é adequado para essa tarefa.

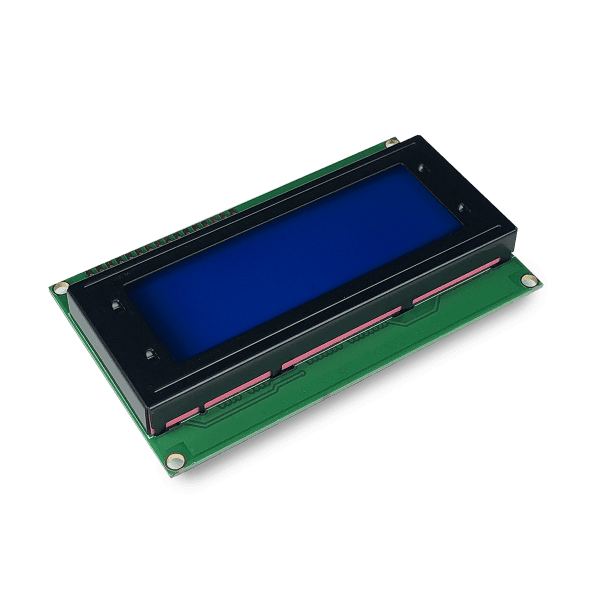

DISPLAY LCD 20X4

Será utilizado o modelo com fundo azul que possui capacidade de suportar a exibição de até 20 caracteres por linha em uma tela de 4 linhas. Será utilizado no projeto para exibir informações coletadas pelo sensor.

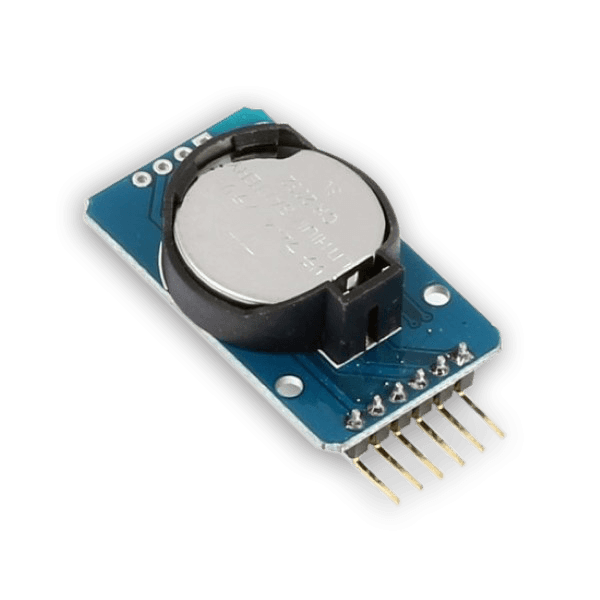

RTC

É um relógio que mantém o controle do tempo real e possui um calendário completo. Será utilizado no projeto toda vez que for reiniciada a medição

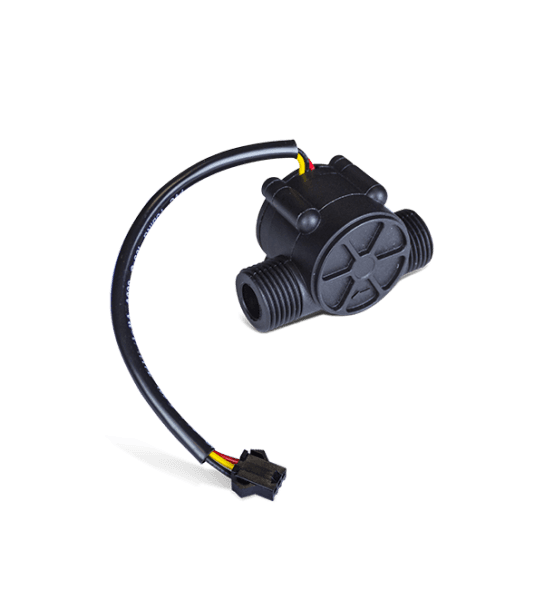

SENSOR DE FLUXO

É um sensor de efeito hall vedado, que permite que o sensor permaneça seco e seguro, que transforma o fluxo de passagem de água em pulsos para o ESP-32 fazer a contagem.

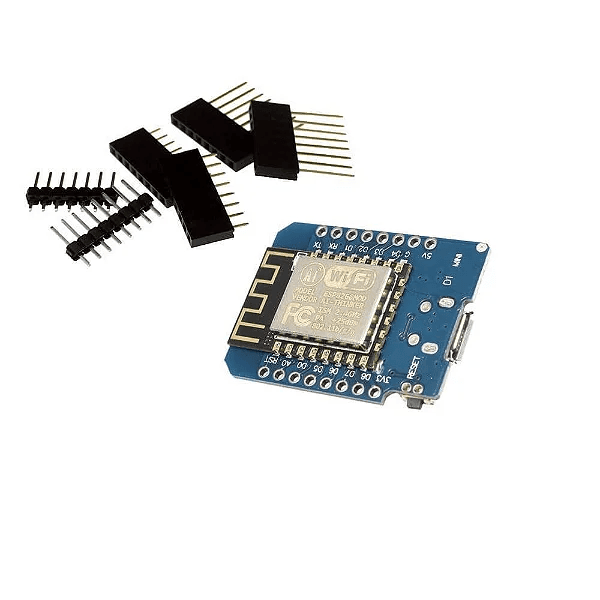

Wemos D1 Mini

É usado para conectar a sua solução à Internet. Ele recebe os dados do Arduino Nano e utiliza a conexão Wi-Fi para enviá-los para um serviço de broker MQTT na nuvem. O protocolo MQTT é uma ótima escolha para comunicação em tempo real, especialmente quando você deseja manter a conectividade mesmo em caso de interrupções temporárias na rede.


MATERIAIS E MÉTODOS

SENSOR DE FLUXO

É um sensor de efeito hall vedado, que permite que o sensor permaneça seco e seguro, que transforma o fluxo de passagem de água em pulsos para o ESP-32 fazer a contagem.

INTRODUÇÃO

Qual o valor que você gasta em sua conta de água? É certo que, somente a água consumida pode ser mensurada e assim, em sentido de obter o valor da conta, Oliveira (2020) diz que: “Hidrômetros são aparelhos muito comuns e estão presentes em todas as residências que possuem sistema de abastecimento de água, porém muitas pessoas não sabem como ele funciona e não sabem fazer sua leitura. ” Essa contagem é muito importante para descobrir possíveis vazamentos, verificar se a conta está vindo com um valor justo com base no que foi consumido, além de ajudar na conscientização da população a evitar o consumo exacerbado de água.


Ter esse controle sobre o quanto é usufruído, é essencial para a perda de uma falta de atenção ao valor gasto, só se tornando evidente quando realmente pesa no bolso. Um dos principais motivos para o aumento repentino na conta são os vazamentos ocultos nas instalações internas residenciais. Dentro dessa lógica, a partir do momento que o usuário tem um controle, isso poderá provocar um estímulo para que este não gaste tanta água desenfreadamente sem pensar e analisar o quanto terá de pagar no final do mês.


Considerando os fatores apontados acima, um sistema será desenvolvido, fazendo com que se informe, de forma clara, o quanto se é gasto de litros, e o valor que será cobrado para o próprio que a consome, em tempo real na tela do seu celular. Dessa forma, o impacto no valor da conta será de diferença crucial para quem deseja verificar os valores consumidos, o que, de certa forma, contribuirá para melhorar na economia de água e, consequentemente, na sustentabilidade do planeta

Qual o valor que você gasta em sua conta de água? É certo que, somente a água consumida pode ser mensurada e assim, em sentido de obter o valor da conta, Oliveira (2020) diz que: “Hidrômetros são aparelhos muito comuns e estão presentes em todas as residências que possuem sistema de abastecimento de água, porém muitas pessoas não sabem como ele funciona e não sabem fazer sua leitura. ” Essa contagem é muito importante para descobrir possíveis vazamentos, verificar se a conta está vindo com um valor justo com base no que foi consumido, além de ajudar na conscientização da população a evitar o consumo exacerbado de água.


Ter esse controle sobre o quanto é usufruído, é essencial para a perda de uma falta de atenção ao valor gasto, só se tornando evidente quando realmente pesa no bolso. Um dos principais motivos para o aumento repentino na conta são os vazamentos ocultos nas instalações internas residenciais. Dentro dessa lógica, a partir do momento que o usuário tem um controle, isso poderá provocar um estímulo para que este não gaste tanta água desenfreadamente sem pensar e analisar o quanto terá de pagar no final do mês.


Considerando os fatores apontados acima, um sistema será desenvolvido, fazendo com que se informe, de forma clara, o quanto se é gasto de litros, e o valor que será cobrado para o próprio que a consome, em tempo real na tela do seu celular. Dessa forma, o impacto no valor da conta será de diferença crucial para quem deseja verificar os valores consumidos, o que, de certa forma, contribuirá para melhorar na economia de água e, consequentemente, na sustentabilidade do planeta

MEDIDOR DE CONSUMO DE ÁGUA

MEDIDOR DE CONSUMO DE ÁGUA
